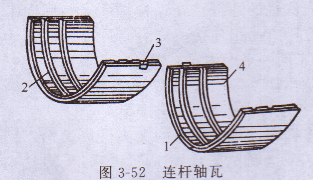

小型柴油發電機軸瓦的構造如圖3-52所示。為了使軸瓦在工作中不致轉動或軸向移動，在軸瓦上沖出高出背面的定位凸鍵，在軸瓦裝入大頭孔中時，兩個凸鍵應分別嵌入連桿桿身和連桿蓋的相應凹槽中。有些軸瓦在內表面有淺槽，用以儲油以利潤滑。但實踐證明，開油槽的軸瓦承載能力明顯降低，因此受力大的小型柴油發電機軸瓦，如主軸承的下軸瓦不開槽。

小型柴油發電機軸瓦的內外表面都經過精密加工，因此，不允許以任何不適當的手工方式加工（如銼連桿蓋、焊補合金等）。

裝配時，連桿軸瓦與曲柄銷間應有適當的油膜間隙。安裝軸瓦時，須保持干凈，如有任何雜物落入，將會破壞其緊密性，引起軸瓦變形、過熱燒壞合金。
